 Práctica 1 en Packet Tracer: Creación de tres subredes (Administrativos, Docentes y Alumnos) 🖥️


Hoy quiero compartirles mi experiencia con la Práctica 1 en Cisco Packet Tracer, donde aprendí a crear y configurar tres subredes dentro de una red general: una para Administrativos, otra para Docentes, y una más para Alumnos.

Esta práctica es fundamental si estás iniciando en el mundo del networking o si estás estudiando, ya que te ayuda a entender cómo se diseñan, organizan y configuran redes reales en una institución.



Finalidad de la práctica:

El objetivo principal es aplicar el concepto de subnetting (subredes) para dividir una red grande en redes más pequeñas que tengan funciones específicas. Esto se hace por razones de:

  • Seguridad: Limita el acceso entre áreas.

  • Rendimiento: Reduce el tráfico innecesario.

  • Administración: Facilita el monitoreo y control de dispositivos por departamentos.


Materiales y herramientas utilizadas:

  • Software Cisco Packet Tracer

  • Router (modelo genérico como 2811 o 2911)

  • 3 switches (uno para cada subred)

  • 9 PCs (3 por subred, aunque puedes usar más)

  • Cableado (cables straight-through y cross-over según necesidad)

  • Papel y calculadora para el subneteo (o herramienta online)


  • ¿Qué es el subneteo?

El subneteo es el proceso de dividir una red IP en varias partes más pequeñas, llamadas subredes, lo cual se hace modificando la máscara de subred.

Así puedo asignar:

  • 192.168.10.0/26 → Administrativos

  • 192.168.10.64/26 → Docentes

  • 192.168.10.128/26 → Alumnos


Paso a paso completo

1. Diseño previo

Antes de crear en Packet Tracer, diseñé el esquema lógico en papel:

  • 1 router con 3 interfaces (una por subred)

  • 3 switches conectados al router

  • 3 PCs por cada switch (9 en total)



2. Colocación de dispositivos en Packet Tracer

Agregué al área de trabajo:

  • Router (por ejemplo, 2811)

  • Switches (2960)

  • PCs

  • Cables (uso de cable directo entre PC y switch, y entre switch y router)



3. Asignación de IPs a PCs

Para cada grupo usé una subred distinta:

Subred 1: Administrativos (192.168.10.0/26)

PC IP Address Subnet Mask Gateway
PC1 192.168.10.1 255.255.255.192 192.168.10.62
PC2 192.168.10.2 255.255.255.192 192.168.10.62
PC3 192.168.10.3 255.255.255.192 192.168.10.62

Subred 2: Docentes (192.168.10.64/26)

PC IP Address Subnet Mask Gateway
PC4 192.168.10.65 255.255.255.192 192.168.10.126
PC5 192.168.10.66 255.255.255.192 192.168.10.126
PC6 192.168.10.67 255.255.255.192 192.168.10.126

Subred 3: Alumnos (192.168.10.128/26)

PC IP Address Subnet Mask Gateway
PC7 192.168.10.129 255.255.255.192 192.168.10.190
PC8 192.168.10.130 255.255.255.192 192.168.10.190
PC9 192.168.10.131 255.255.255.192 192.168.10.190




4. Configuración del router

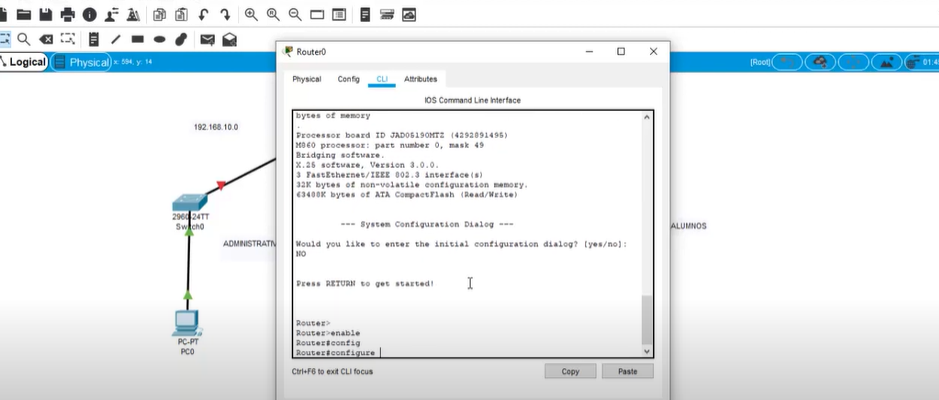

Accedí a la consola del router y realicé lo siguiente:

Router> enable
Router# configure terminal
Router(config)# interface fastEthernet 0/0
Router(config-if)# no shutdown
Router(config)# interface fastEthernet 0/0.1
Router(config-subif)# encapsulation dot1Q 10
Router(config-subif)# ip address 192.168.10.62 255.255.255.192
Router(config)# interface fastEthernet 0/0.2
Router(config-subif)# encapsulation dot1Q 20
Router(config-subif)# ip address 192.168.10.126 255.255.255.192
Router(config)# interface fastEthernet 0/0.3
Router(config-subif)# encapsulation dot1Q 30
Router(config-subif)# ip address 192.168.10.190 255.255.255.192


5. Prueba de conectividad

Usé el comando ping desde cada PC para probar:

  • Conectividad entre PCs de la misma subred.

  • Comunicación con la puerta de enlace (router).

  • Comunicación entre PCs de distintas subredes.

Todos los pings funcionaron correctamente, lo que indica que las subredes están bien configuradas y que el router está enrutando entre ellas.



  • Aquí te dejo el video que seguí como guía. Está muy claro y me ayudó mucho:

🔗 Ver video en YouTube


¿Qué aprendí con esta práctica?
Esta práctica me permitió fortalecer mis habilidades en el diseño y estructuración de redes, aplicando el concepto de subneteo de forma lógica y funcional. Comprendí la importancia de dividir una red en subredes para mejorar la seguridad, el rendimiento y la administración dentro de una infraestructura.





Gracias por leer hasta aquí . Esta práctica me permitió reforzar conocimientos muy valiosos en el mundo de las redes. Si estás comenzando en este campo, ¡te animo a que la intentes! No olvides guardar tu trabajo, comentar tus dudas y compartir lo que aprendes. 🫶🏻🎀
